ギター用光学式ピックアップ

×

ギター用光学式ピックアップ

by 大阪工業大学光エレクトロニクス研究室
アート・音楽 ホビー・エンタメ

作品概要

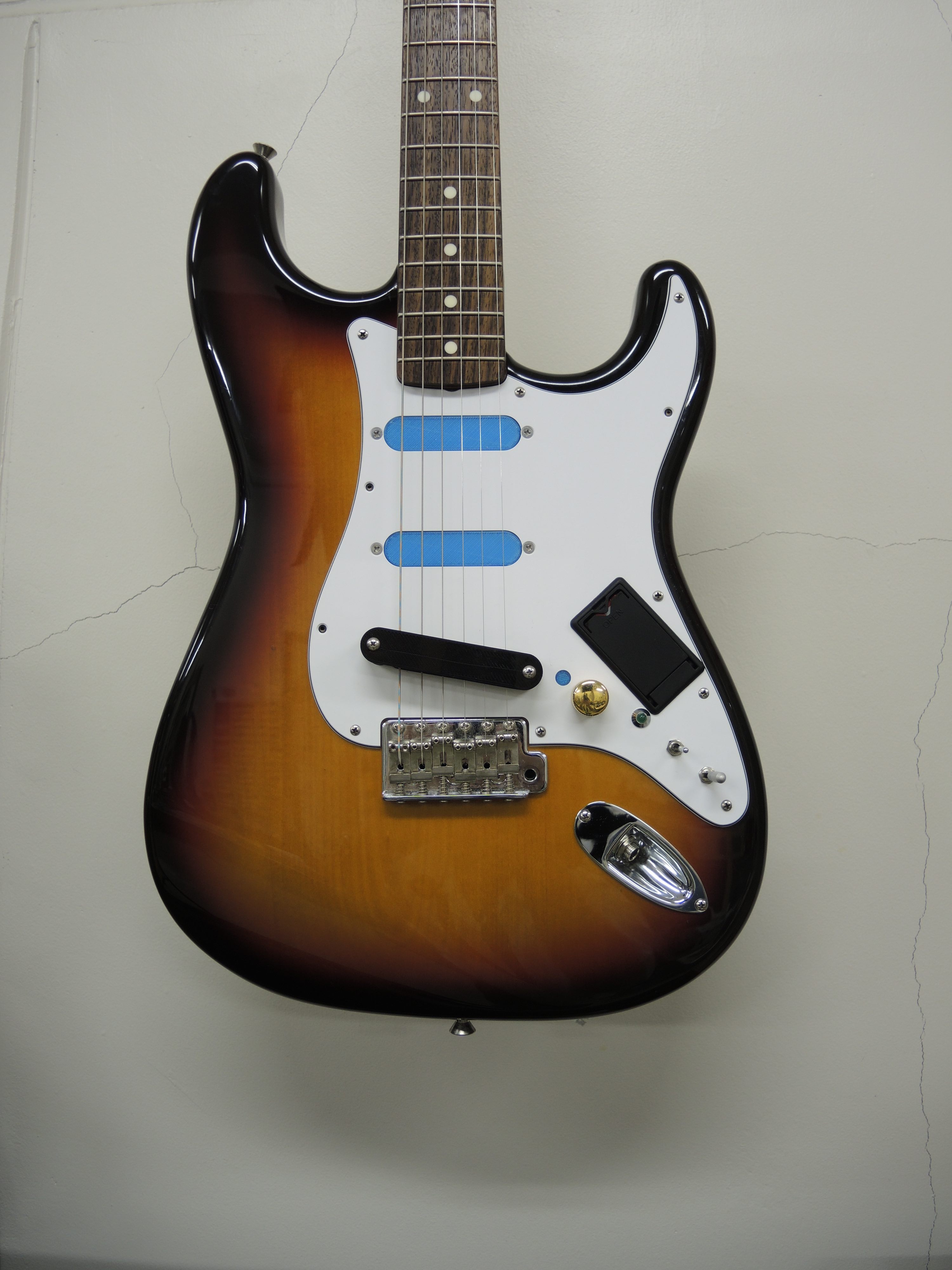

弦振動を電気信号に変換する光学式ピックアップをエレキギター(Fender Stratocaster) に組み込み、演奏可能な状態です
従来の電磁誘導に基づくマグネティック型ピックアップ(シングルコイルタイプ)は外部機器からの漏洩磁束を拾いハムノイズが重畳する欠点があります。そこで、2組の逆位相コイルでハムノイズをキャンセル(ハムバッカータイプ)も実用化されていますが、キャンセルは不十分で高音域の感度低下などの問題もあります。そこで、弦振動を“光学的”に検出する光学式ピックアップを考案し試作しました。

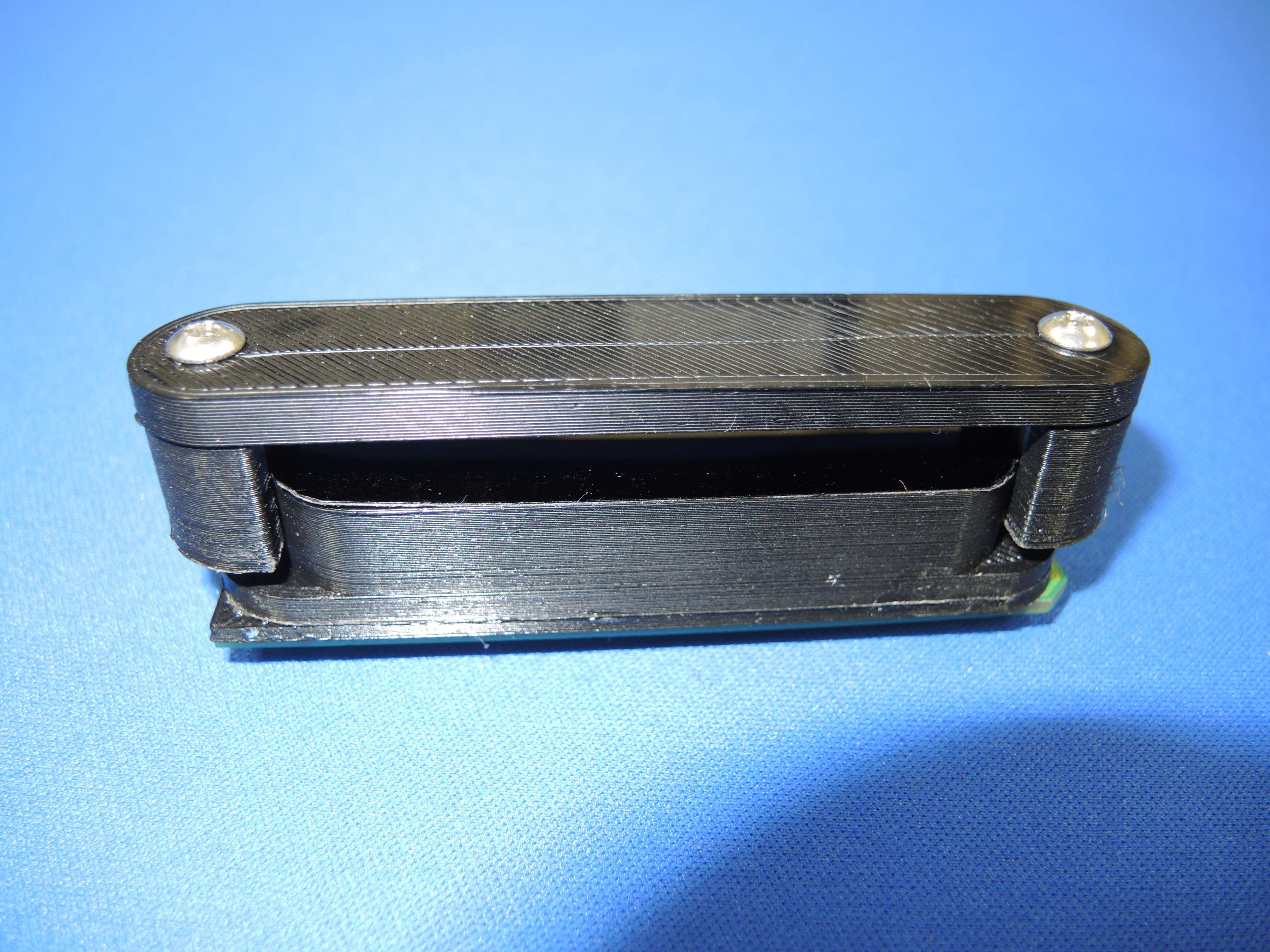

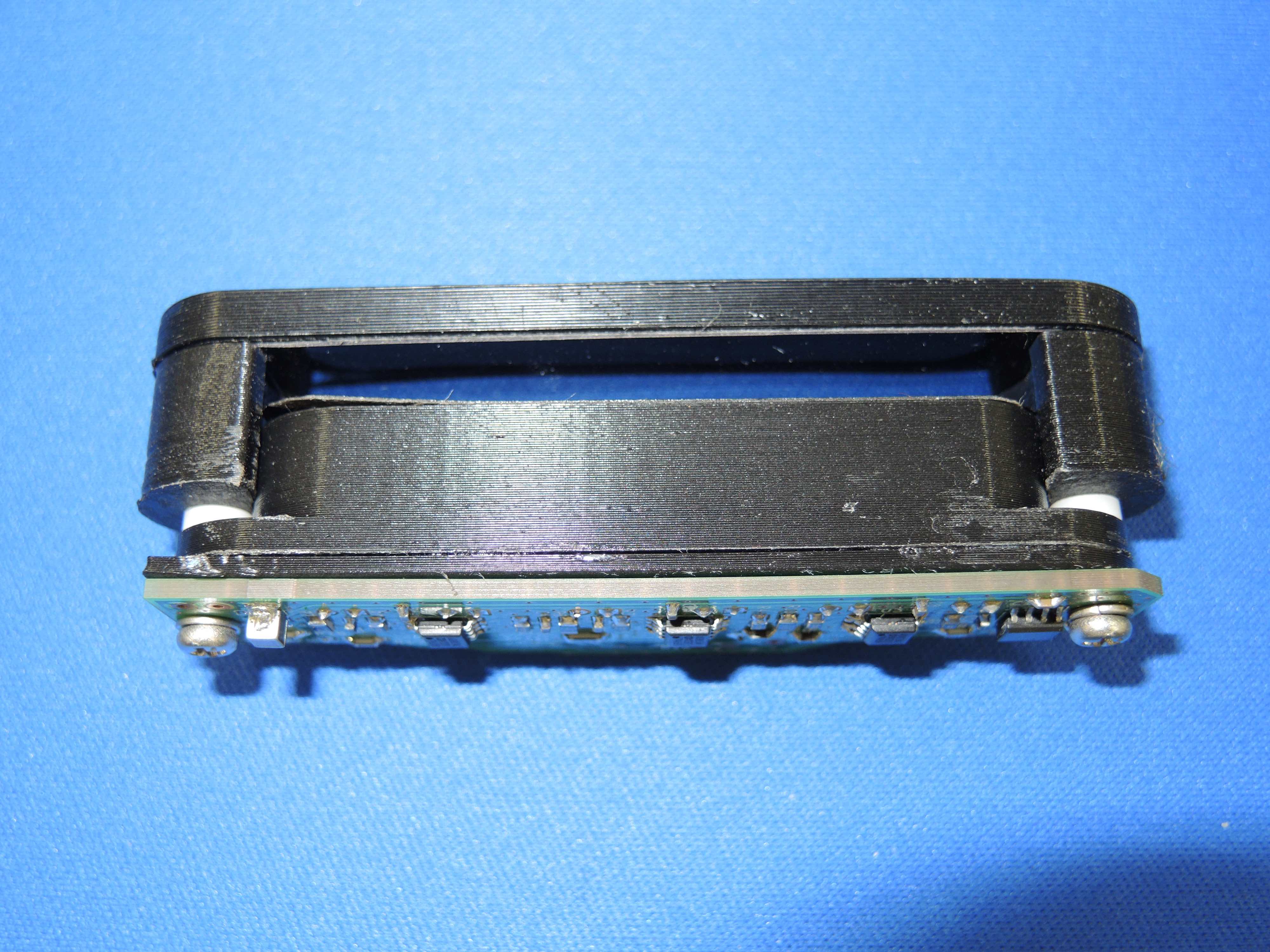

独自光学系により外部照明による影響を受けない構造になっています。また、光源、光学系、電子回路が一体化したコンパクタな構造です。世界に1台しかない試作モデルです。また、ピックアップ自体は実用上ピッキングに大きな支障はありません。
特徴は 、
・ハムノイズフリー
・独自光学系により外光ノイズの影響を受けない <明るい環境下で演奏可能>
・スティール弦だけでなくガット弦も対応可能
・マグネチック型は弦の速度を検出するが本方式は弦の変位を検出するので低音がよく出る
・豊かな低音をもつアコースティックギターに近い音色(ソリッドボディに搭載するとハウリングに強い)
・広帯域で長いサスティーン(マグネットによる制動を受けない)
・ピックアップと一体化した専用電子回路を乾電池駆動(外部回路不要)

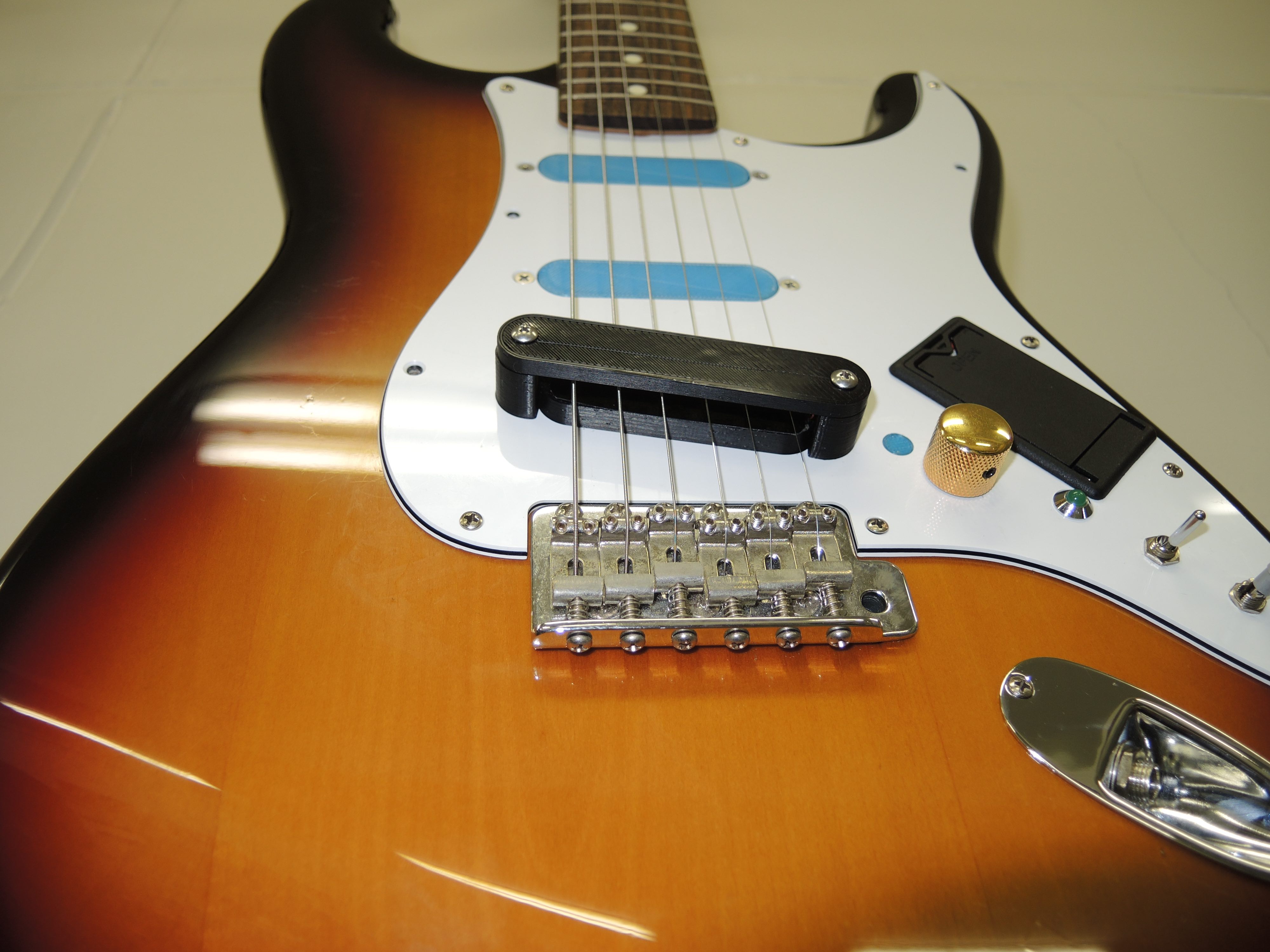

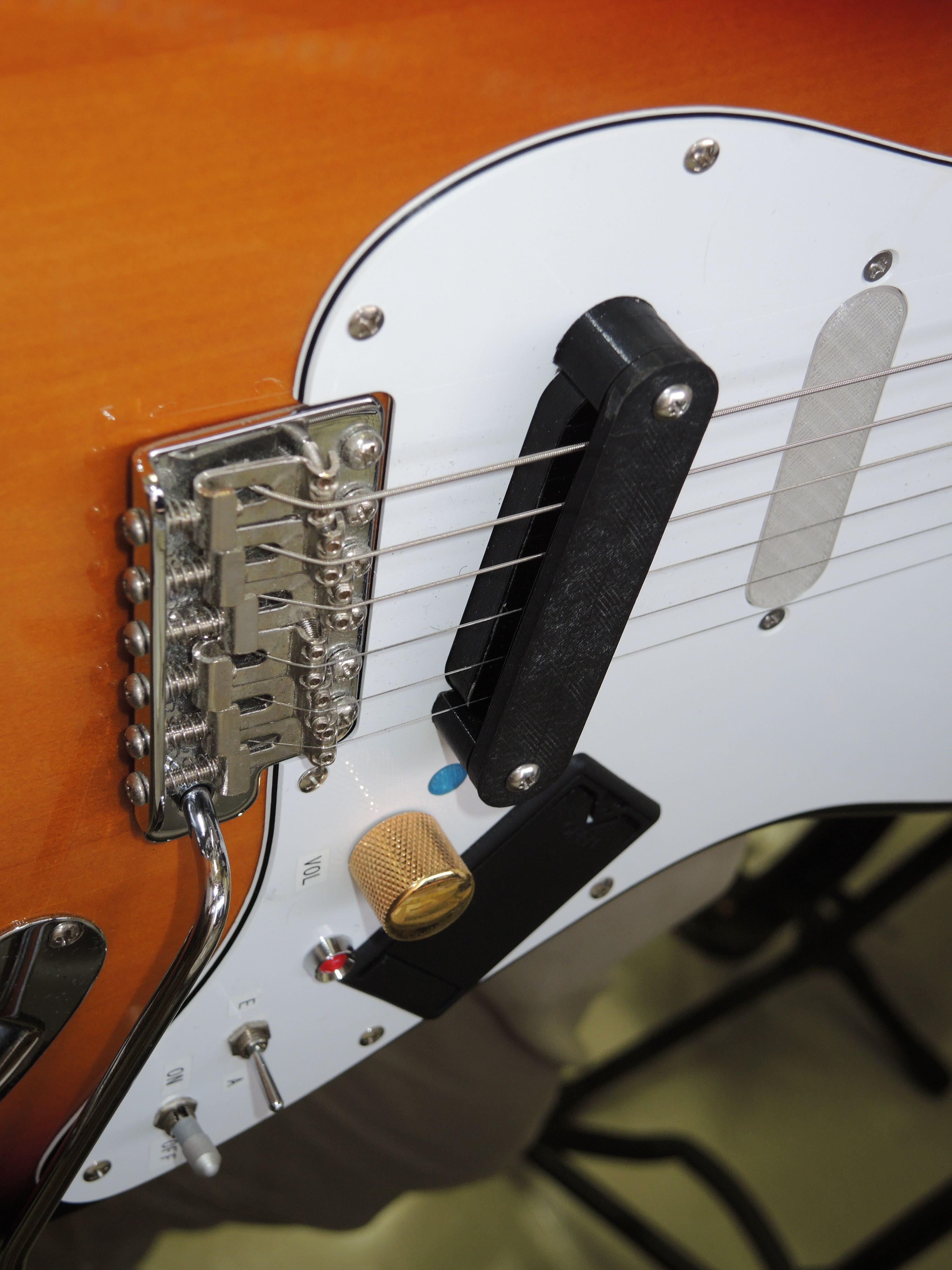

・専用ギターは不必要でFender Stratocaster型エレキギターのリアピックアップをリプレース可能

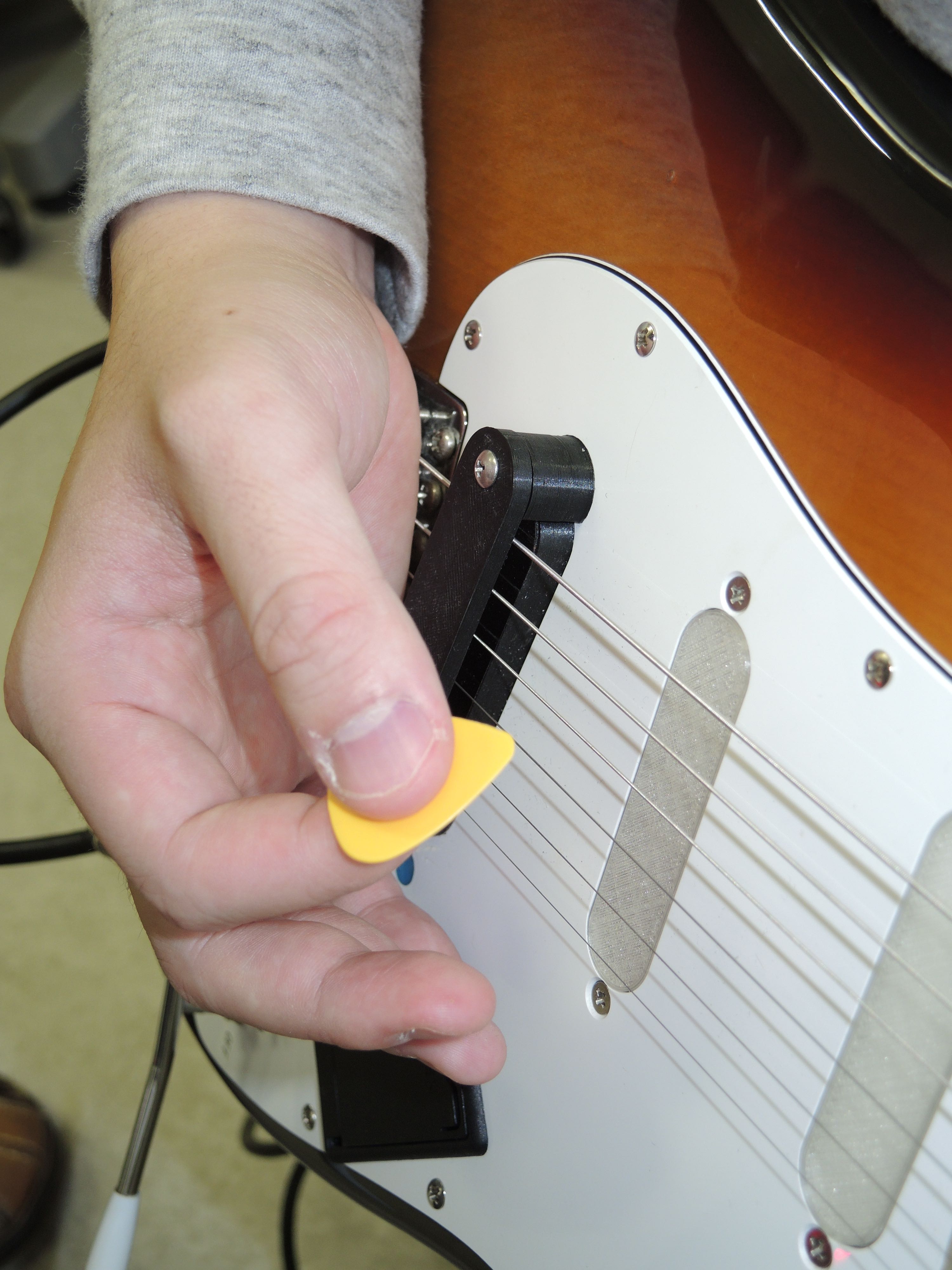

・弦交換が容易、チョーキング、アーミング、ブリッジミュート奏法可能
動画を参照して下さい。
★ 今後の展開 として 実用化企業募集中です
・2018年12月「弦楽器用光学式ピックアップ」として特許出願済み(未公開)
・他弦楽器用の光ピックアップについても開発・試作中です

続きを読む→

Web Site

http://www.oit.ac.jp/elc/~nishi/Optele/OptPU1.html

ターゲットユーザー

エレクトリックギターユーザー

ターゲットユーザーに与える価値

新方式のギター用ピックアップを提供します。
アコースティックギターに近い音色をソリッドギターで実現
原理的にハムノイズを拾うことはありません。

379
作品投稿者について

大阪工業大学光エレクトロニクス研究室

大阪工業大学工学部電子情報システム工学科・光エレクトロニクス研究室は
光計測関係の研究を行っており、その中の一つのテーマとしてギター用ピックアップを開発しました
