機械学習の「学習」の可視化　CNN編

本作品は、「機械学習の「学習」の可視化　CNN編」です。

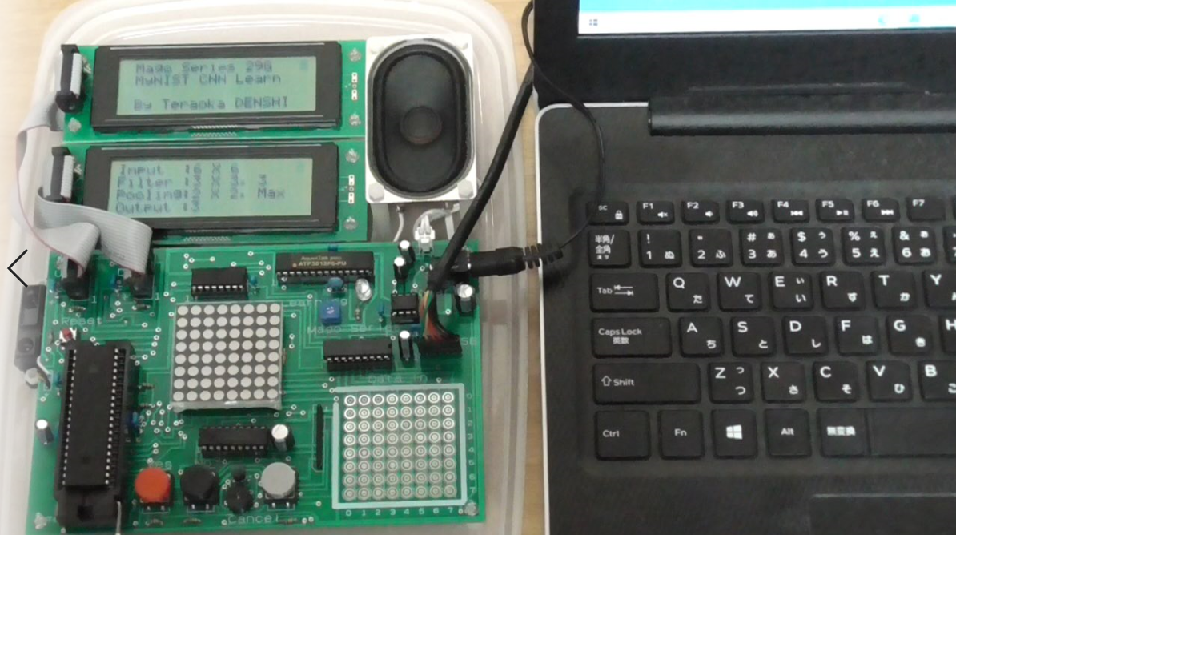

　本電子工作の機械学習のネットワークには、畳み込みニューラルネットワーク（CNN：Convolutional neural network）を使っています。そのCNNの構造は、入力層、畳み込み層、プーリング層、全結合の出力層から構成されています。入力層は、6×6の36個、畳み込み層は、3×3のフィルタ（カーネル）3枚、プーリング層は、2×2のMAXプーリング、そして3個の全結合の出力層です。出力層の活性化関数にはシグモイド関数を使っています。損失関数は2乗誤差です。学習には、誤差逆伝搬法を使い、アルゴリズムは、勾配降下法（学習係数は、0.2に設定）で、エポック数（更新回数）は35回です。
　前半の動画のように、手書き文字である「／」と「＼」と「?」を各10個、教師データとともに入力します。合計30個の手書き文字の入力が完了すると「学習」モードに入ります。このとき、入力パターンやパラメータ（フィルタ、フィルタのバイアス、全結合層の重みとバイアス、損失誤差の値）をパソコンに通信で送ります。パソコン側は、通信フリーソフトTeraTermで受けています。

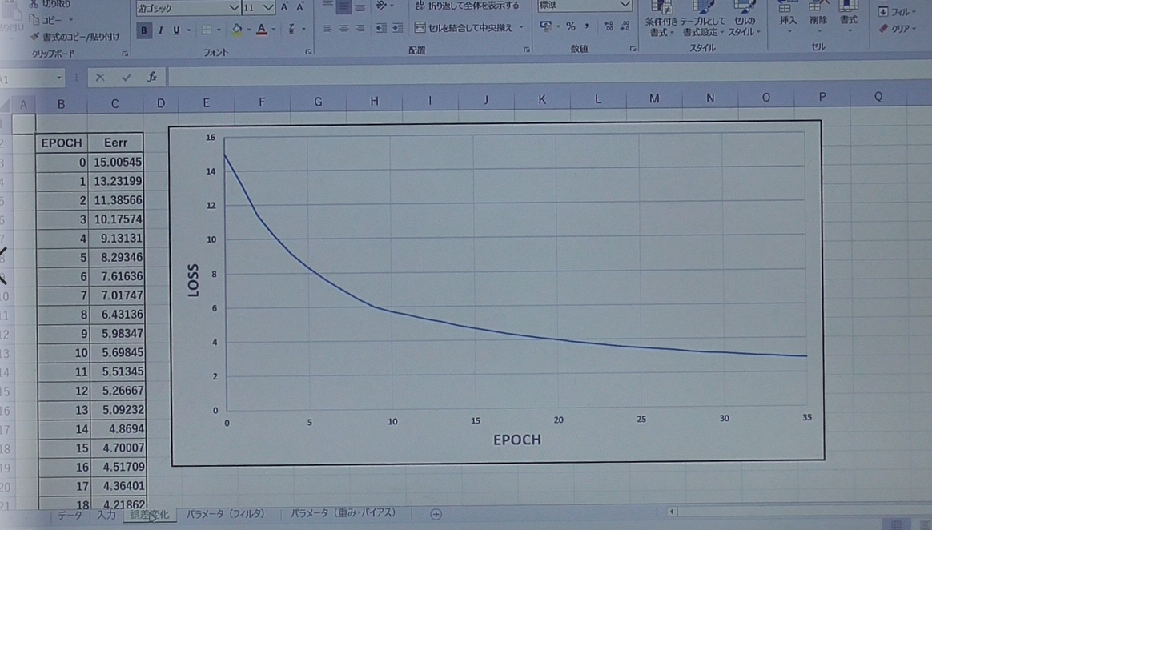

　次に、動画のように、電子工作からの入力パターンやパラメータをエクセルで表示させます。損失誤差のグラフから「学習」が進んでいることがわかります。また、フィルタの係数から、フィルタ１は、「＼」を、フィルタ２は、「／」の特徴を抽出していることが読み取れます。さらに、全結合の重みから、１番目の分類は、フィルタ２のからのプーリング層の値を重視しており、２番目の分類は、フィルタ１からのプーリング層からの値を重視（フィルタ２、フィルタ３からも弱く影響を受けている）しており、３番目の分類は、フィルタ１とフィルタ３からのプーリング層の値を強く影響を受けていることがわかります。このように、本作品を使うことでCNNの「学習」の様子を分析することができます。
　後半の動画では、学習が終了し、「推論」モードに入ります。「／」と「＼」と「?」の手書き文字の分類を行います。動画からこのような単純なパターンは、概ね分類できることがわかります。
