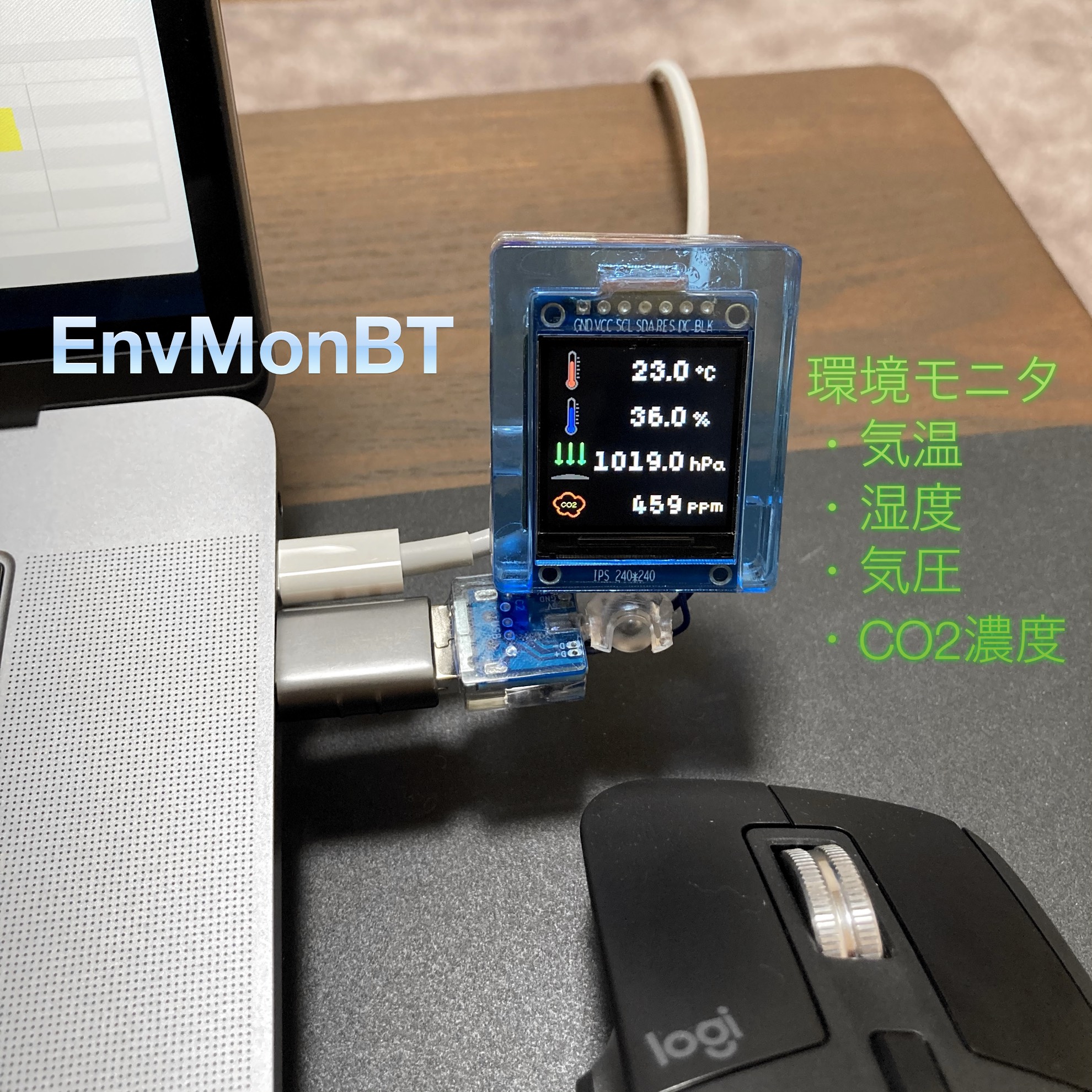

気温、湿度、気圧、CO2濃度を測定できる小型な環境モニタ機器です。
気温と湿度は風邪などの病気、気圧は頭痛、CO2は集中力など、身近な環境データは体調管理に使用できます。
また過去の環境データを観察することで生活環境の改善にも役立ちます。

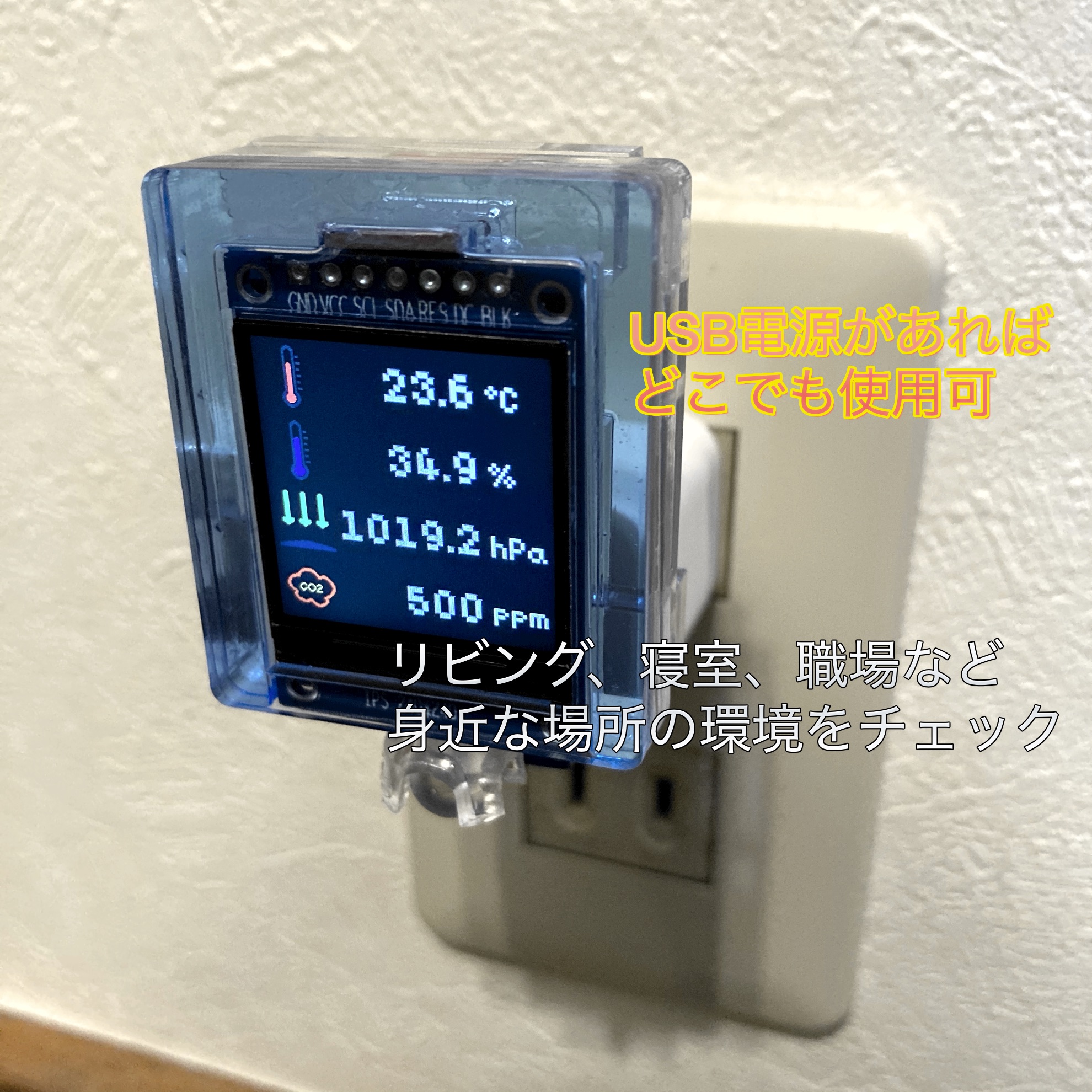

使い方はとてもシンプルでUSB電源に本体を繋げるだけです。

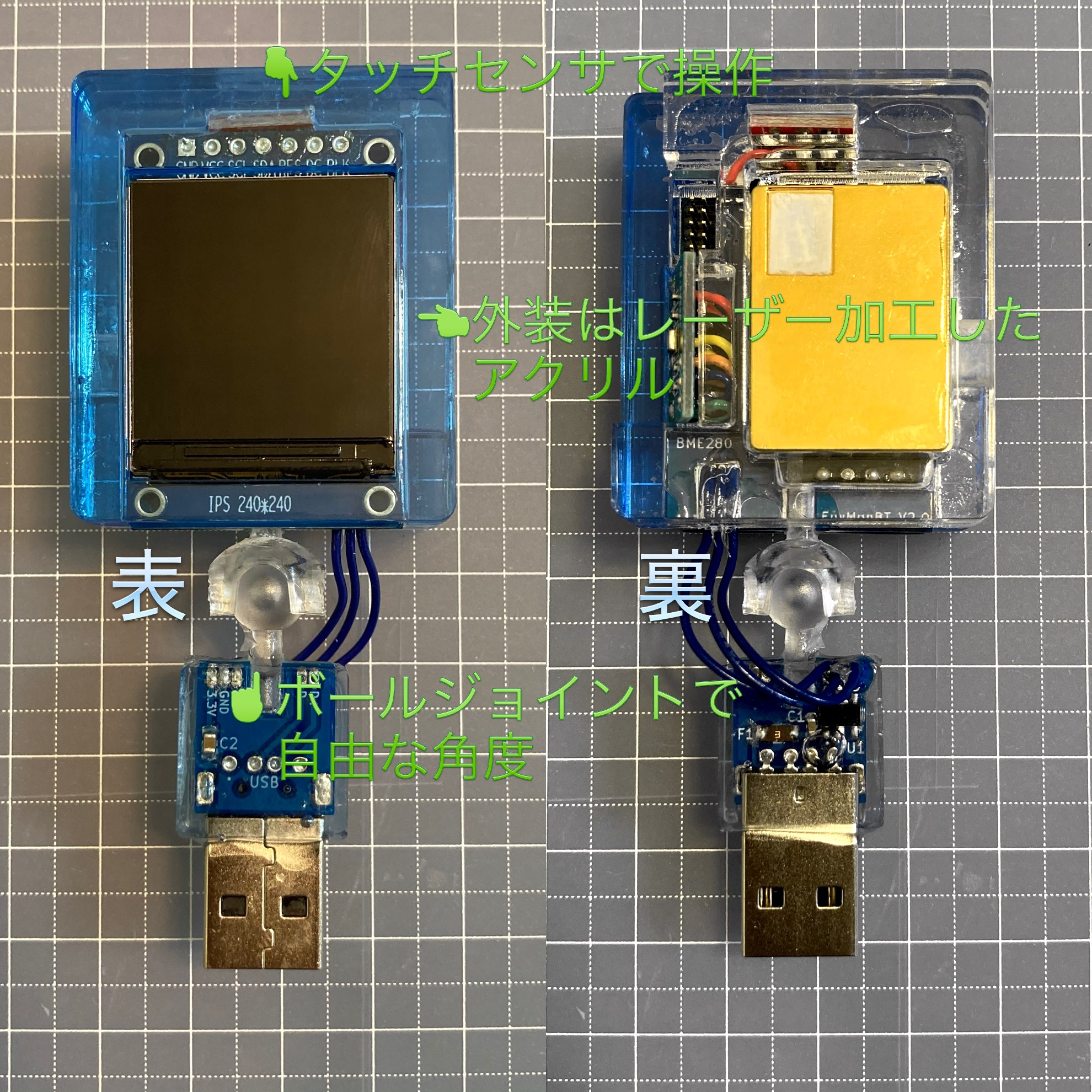

画面は一定時間で消灯するので、本体上部のタッチセンサで画面を操作できます。

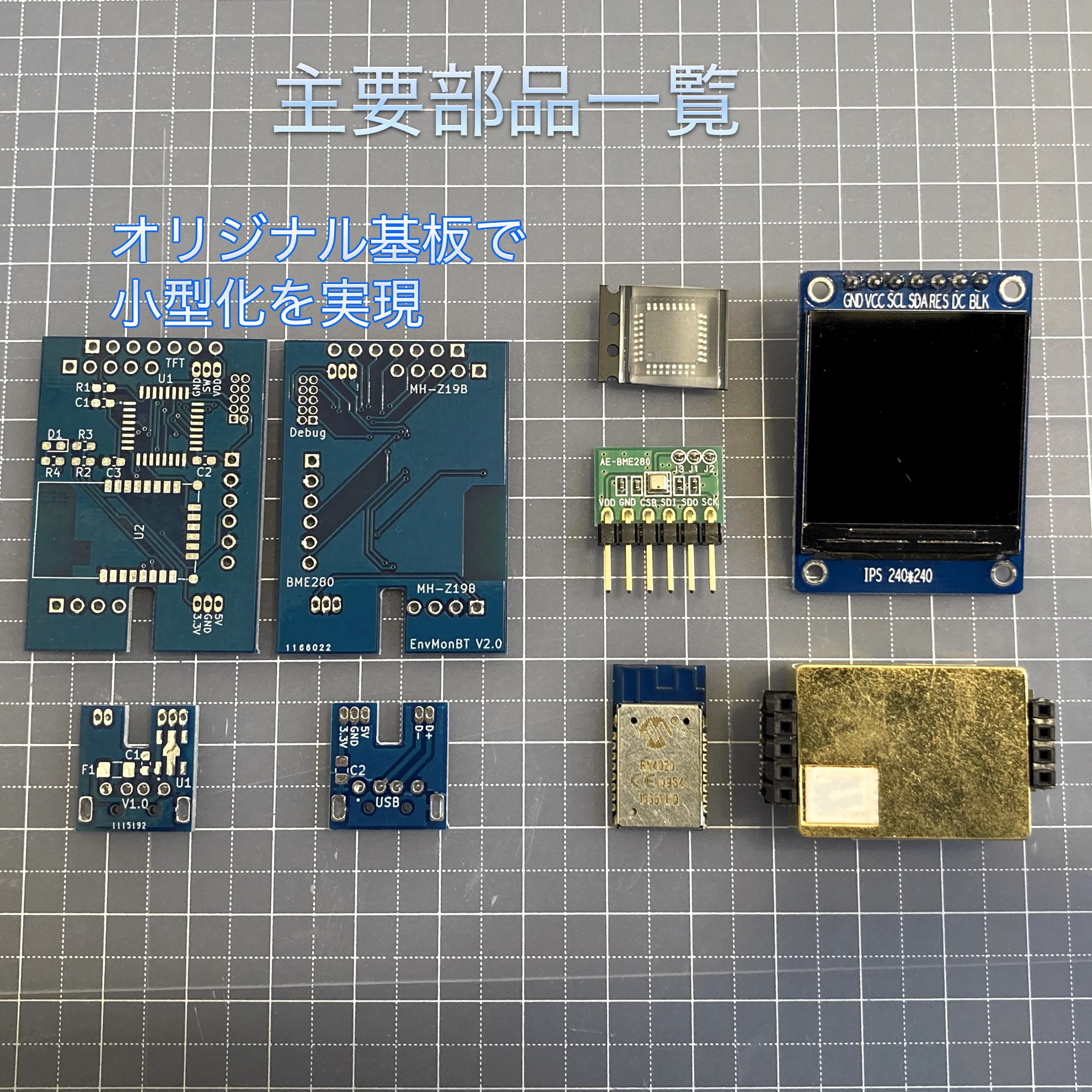

基板はオリジナル設計でレーザー加工したアクリルの外装を使うことで小型化を実現しています。
電源のUSB端子部と本体をボールジョイントで接続し角度を自由にすることで場所を選ばず使えます。
測定値は本体のTFTで直接確認することや、BLE接続でスマートフォンでの確認も可能です。
過去の測定値も一定期間は本体に保持でき、通信でスマートフォンに転送することで、永続的にデータを蓄積・閲覧できます(通信部分のソフトは現在開発中)。
使用ハードウェア：
マイコン STM32F303K8T6
カラーTFT 1.3インチ 240×240ドット ST7789
温湿度・気圧センサ BME280
CO2濃度センサ MH-Z19B
BLEモジュール RN4020
体調管理に気をつけたい人、生活環境を改善したい人
気温、湿度、気圧、CO2濃度は基本的な環境データですが、気軽に閲覧・蓄積することで体調管理や生活改善に繋がります。
ハードウェア好きな組み込みソフトウェアエンジニア / CO2レーザー加工機所持 / アマチュア基板設計
